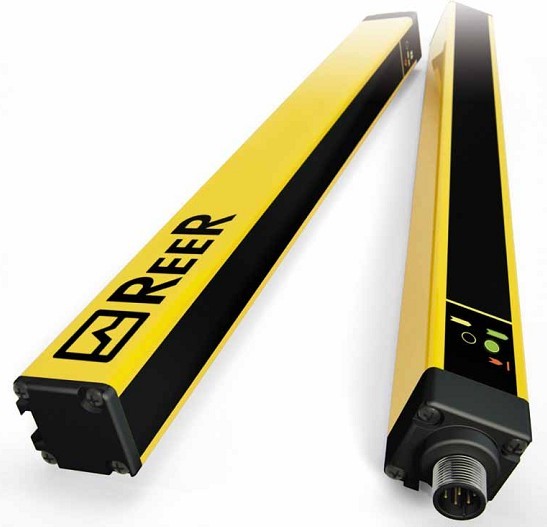

安全光幕的一側等距裝置具有多個紅外發射管，另一側相應的具有相同數目相同排列的紅外接收管，每個紅外發射管對應一個相應的紅外接收管，且該裝置位于同一直線上。在同一直線上，當紅外線發射管與紅外線接收管之間沒有障礙時，紅外線接收管發出的調制信號(光信號)可以順利到達紅外線接收管。

紅外線接納管接收到調制信號后，相應的內部電路輸出低電平，當遇到障礙物時，紅外線發射管發出的調制信號(光信號)無法順利到達紅外線接納管，此時紅外線接納管接收不到調制信號，相應的內部電路輸出高電平。如果光幕中沒有任何物體被過時，所有紅外發射器發出的調制信號(光信號)都會平滑地到達對應的紅外接收器另一邊，從而使內部電路悉數輸出低電平。這樣，通過對內部電路狀態的分析，就可以檢測到關于物體是否存在的信息。

  從理論上講，安全光幕的紅外線發射和允許路徑數可以達到215個，考慮到實際光幕高度和上下路徑之間的距離，一般不超過48個。

  在直線掃描形式下，單片機每向發射端和接收端發送一次相同的路徑選擇信號，但在穿插掃描方式下，單片機向發送方和接受方分別發送不同的路徑選擇信號。也就是，第一路發第二路收，第二路發第一路收，…第十五路發第十六路收，第十六路發第十五路收。相比較而言，穿插式掃描更能精確地測量目標高度，并且在1/3被檢測區域的檢測精度更高。小型檢測高度可以縮小到直線掃描形式下的三分之二。但從實際需要來看，現在遍及應用的都是直線掃描法安全光幕。

   以上就是安全光幕相關內容。
